Come capire se è necessario sostituire un cuscinetto: segnali chiave

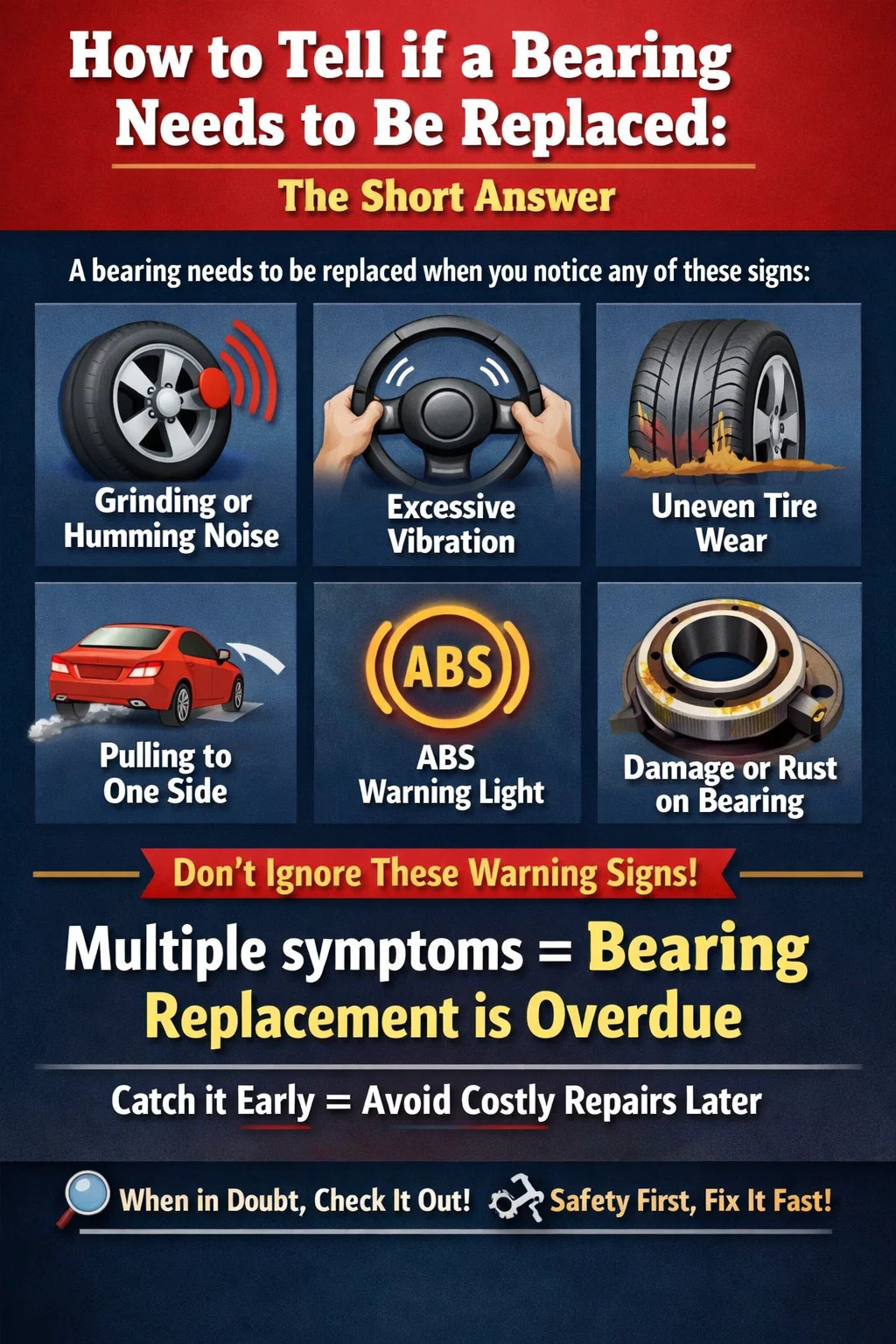

Come capire se è necessario sostituire un cuscinetto: la risposta breve

A cuscinetto deve essere sostituito quando si nota uno o più dei seguenti elementi: rumore stridente, ronzio o ringhio persistente che cambia con la velocità, vibrazioni insolite attraverso il volante o il telaio, usura irregolare o accelerata degli pneumatici, il veicolo che tira da un lato in frenata o danni fisici visibili come ruggine, vaiolatura o scolorimento sulla superficie del cuscinetto. In contesti automobilistici, una spia dell'ABS illuminata può anche indicare direttamente un cuscinetto della ruota guasto. Ogni singolo sintomo merita di essere indagato; più sintomi che compaiono insieme quasi sempre indicano che la sostituzione è in ritardo.

I cuscinetti, siano essi cuscinetti per ruote, cuscinetti a rulli industriali o cuscinetti per mandrini di macchine, condividono lo stesso compito: ridurre al minimo l'attrito tra le parti in movimento trasportando carichi radiali e assiali. Quando tale funzione si deteriora, le conseguenze vanno dal rumore fastidioso fino al guasto meccanico catastrofico. Comprendere gli esatti segnali di allarme e sapere come confermarli fa la differenza tra prendere subito uno scambio di cuscinetti da $ 150 e affrontare una fattura di riparazione da $ 1.000 in seguito.

Rumori insoliti: il primo e più affidabile segnale di avvertimento

Il rumore è il primo e più frequente indicatore del cedimento di un cuscinetto. Il suono cambia a seconda di quanto è progredito il danno e del tipo di cuscinetto coinvolto, ma alcuni modelli sono coerenti in quasi tutte le applicazioni.

Ronzio e ronzio che cambiano con la velocità

Un ronzio basso e ciclico che aumenta e diminuisce con la velocità del veicolo, piuttosto che con la velocità del motore, è uno dei sintomi più significativi di un cuscinetto della ruota usurato. Il rumore deriva da leggere irregolarità nella pista del cuscinetto o negli elementi volventi che generano vibrazioni mentre ruotano. Se acceleri da 40 mph a 70 mph e il ronzio diventa notevolmente più forte, il rilevamento è il principale sospettato. Lo stesso principio si applica ai macchinari industriali: un cuscinetto che aziona un trasportatore o un albero motore produrrà un drone sempre più prominente man mano che aumentano gli spazi interni.

Contatto stridente, ringhiante e metallo su metallo

Macinare è un segno più serio del ronzio. In genere significa che la lubrificazione del cuscinetto non è riuscita, gli elementi volventi o le piste sono vaiolati oppure le guarnizioni sono state compromesse e i detriti sono entrati nell'alloggiamento del cuscinetto. In questa fase, il contatto metallo su metallo avviene ad ogni rotazione. Su un veicolo, è possibile sentire questo stridore più chiaramente durante le curve o quando si sposta il peso, perché in curva si carica maggiormente su un lato del gruppo cuscinetto. In una macchina, la rettifica indica che il cuscinetto è in uno stato di guasto avanzato e deve essere messo immediatamente offline.

Clic, strilli e cinguettii ciclici

Il clic che si verifica ad un intervallo ritmico corrispondente alla rotazione della ruota spesso indica un giunto omocinetico danneggiato o un elemento volvente scheggiato all'interno del cuscinetto. Il cigolio, talvolta descritto come il cinguettio degli uccelli, può verificarsi quando la gabbia del cuscinetto è deformata o quando le piste dei cuscinetti funzionano a secco. Questi suoni tendono ad essere più evidenti a basse velocità e possono scomparire brevemente a velocità autostradale, il che può indurre i proprietari a pensare che il problema si sia risolto da solo. Non è così.

Diagnosticare quale cuscinetto è rumoroso utilizzando il test di sterzata

Nello specifico, per i cuscinetti delle ruote, un semplice test di sterzata può aiutare a identificare quale lato sta cedendo prima ancora di sollevare il veicolo. Durante la guida a velocità autostradali comprese tra 50 e 70 mph, sposta delicatamente e dolcemente la posizione della corsia a sinistra e a destra. Quando si sterza a sinistra, il peso si trasferisce sulle ruote di destra, caricando il cuscinetto del lato destro. Se il ronzio o il ronzio aumentano mentre ti sposti verso destra, è probabile che il problema sia la direzione del lato sinistro e viceversa. Questo test funziona perché caricare un cuscinetto deteriorato amplifica il rumore mentre scaricare momentaneamente il lato opposto lo riduce. Eseguire il test in un'area sicura, aperta e con traffico minimo.

Vibrazioni attraverso il volante o il telaio

Le vibrazioni sono un altro forte indicatore del fatto che un cuscinetto si è usurato oltre le tolleranze accettabili. A differenza dello squilibrio dei pneumatici – che tipicamente produce una vibrazione del volante a una specifica gamma di velocità (comunemente tra 60 e 70 mph) che scompare a velocità più elevate – le vibrazioni legate ai cuscinetti tendono a peggiorare progressivamente con l’aumentare della velocità e non si autocorreggono.

Un cuscinetto della ruota deteriorato introduce un gioco eccessivo nel gruppo del mozzo. Man mano che i giochi interni aumentano, la ruota non riesce più a mantenere una zona di contatto perfettamente coerente con la strada. L'instabilità risultante si propaga attraverso le sospensioni e il piantone dello sterzo, spesso avvertita come un brivido costante o pulsante che è più pronunciato durante le curve o i cambi di corsia. Nelle apparecchiature industriali, le vibrazioni non presenti durante la messa in servizio, o che sono gradualmente peggiorate nel tempo, vengono trattate come un segnale definitivo per ispezionare tutti i cuscinetti dell'albero o dell'alloggiamento interessati.

Gli strumenti di analisi delle vibrazioni utilizzati nei programmi di manutenzione predittiva possono rilevare i difetti dei cuscinetti molto prima che diventino udibili, misurando le tracce di frequenza associate a specifiche modalità di guasto come danni alla pista interna, danno alla pista esterna o scheggiatura degli elementi volventi. Per il proprietario medio di un veicolo che non ha accesso a tali apparecchiature, l’approccio pratico è fidarsi della sensazione fisica e associarla ad altri sintomi.

Oscillazione delle ruote e test di scuotimento fisico

Un gioco eccessivo nel mozzo della ruota è uno dei segnali più evidenti che un cuscinetto della ruota ha raggiunto uno stato critico. Puoi confermarlo a casa con una semplice ispezione fisica che non richiede strumenti.

Sollevare in sicurezza il veicolo utilizzando un martinetto da pavimento e fissarlo con i cavalletti. Non fare mai affidamento esclusivamente su un martinetto a forbice per questo test. Una volta che la ruota è sollevata da terra, afferra saldamente il pneumatico nelle posizioni a ore 12 e ore 6 e tenta di farlo oscillare verso e lontano da te. Quindi sposta la presa nelle posizioni ore 3 e ore 9 e ripeti il ​​test. Un cuscinetto della ruota correttamente funzionante non dovrebbe mostrare alcun movimento percettibile. Qualsiasi oscillazione, rumore metallico o allentamento rilevabile, anche una piccola quantità, indica che il cuscinetto ha perso la capacità di mantenere saldamente in posizione il gruppo ruota e deve essere sostituito immediatamente.

Quando sono presenti oscillazioni a velocità autostradale, l'effetto è amplificato. I conducenti potrebbero notare una sensazione di fluttuazione o di guizzo nello sterzo, come se la parte anteriore del veicolo non seguisse correttamente la direzione. Questo non è un sintomo da monitorare e rivisitare: una ruota con un gioco eccessivo dei cuscinetti può, in condizioni estreme, separarsi completamente dal veicolo. I rapporti sugli incidenti pubblicati confermano che i guasti completi dei cuscinetti delle ruote hanno causato una catastrofica perdita di controllo a velocità autostradali.

Deriva dello sterzo, trazione e perdita di reattività

Un veicolo che tira costantemente da un lato durante la guida o che si sposta durante la frenata, potrebbe avere un cuscinetto della ruota difettoso sul lato verso cui si sposta. Quando un cuscinetto si deteriora, crea una resistenza al rotolamento irregolare sulla ruota interessata. Questa resistenza interrompe la capacità del veicolo di seguire una traiettoria rettilinea, imponendo forze asimmetriche sulla trasmissione e sulla geometria dello sterzo.

La difficoltà con questo sintomo è che si sovrappone a molti altri problemi comuni, tra cui la resistenza della pinza del freno, la pressione irregolare dei pneumatici o le ruote disallineate. Se un controllo di allineamento risulta pulito, la pressione dei pneumatici è corretta e i freni non mostrano segni di attaccamento o usura irregolare, il cuscinetto della ruota è il prossimo logico sospettato. Un meccanico che solleva il veicolo e fa girare ciascuna ruota a mano può spesso identificare un cuscinetto vincolante o ruvido semplicemente sentendolo e suonando durante il test di rotazione manuale.

Lo sterzo allentato o errante, dove il veicolo non risponde più con la sensazione nitida e diretta che aveva quando era nuovo, può anche indicare l'usura dei cuscinetti, in particolare se combinato con altri sintomi. I cuscinetti delle ruote sani mantengono rigido il gruppo del mozzo; quelli usurati consentono movimenti microscopici che ammorbidiscono la sensazione dello sterzo e ritardano la risposta del veicolo agli input del conducente.

Interferenza della spia dell'ABS e del sensore

I veicoli moderni integrano il sensore di velocità della ruota per il sistema di frenatura antibloccaggio direttamente o adiacente al gruppo mozzo del cuscinetto della ruota. Questo design significa che un cuscinetto difettoso può interferire direttamente con le prestazioni del sensore ABS. Man mano che il cuscinetto si usura e il gioco interno aumenta, la relazione del sensore con l'anello acustico (l'anello dentato che legge per calcolare la velocità della ruota) diventa incoerente. L'ECU riceve dati di velocità irregolari o mancanti da quella curva e illumina la spia dell'ABS sul cruscotto.

Vale la pena notare che la spia dell'ABS può accendersi a causa di un problema ai cuscinetti anche quando il veicolo non frena e non si verifica lo slittamento delle ruote. Se viene visualizzato un avviso dell'ABS o del controllo della trazione senza alcun evento di guida evidente che lo possa causare e si cancella e ritorna in modo intermittente, il cuscinetto della ruota è un elemento ad alta priorità da ispezionare. Una scansione OBD-II mostrerà in genere un codice di errore del sensore di velocità della ruota e la ruota a cui punta è quella che necessita prima dell'ispezione del cuscinetto.

Modelli di usura degli pneumatici irregolari o anomali

I pneumatici si usurano in modo uniforme quando la ruota è correttamente allineata e il gruppo mozzo mantiene la ruota ad un angolo costante e corretto rispetto alla superficie stradale. Un cuscinetto usurato introduce del gioco nel mozzo, che consente alla ruota di inclinarsi leggermente, soprattutto sotto carico. Questa inclinazione fa sì che il pneumatico entri in contatto con la strada con una leggera angolazione, concentrando l’usura su un bordo anziché distribuirla su tutta la larghezza del battistrada.

Se uno pneumatico si consuma più velocemente del suo omologo sul lato opposto dello stesso asse, o se noti un'usura eccessiva sulla spalla interna o esterna di un singolo pneumatico senza alcun problema di allineamento corrispondente, il cuscinetto della ruota su quella curva merita attenzione. Questo sintomo si sviluppa gradualmente e diventa visibile ben dopo che il cuscinetto ha iniziato a cedere, il che significa che il modello di usura stesso conferma che il problema è presente da qualche tempo.

Continuare a guidare su un cuscinetto che causa un'usura anomala del pneumatico accelera il tasso di danneggiamento del pneumatico. Oltre al costo aggiuntivo della sostituzione prematura del pneumatico, la ridotta profondità del battistrada su una sezione del pneumatico compromette la manovrabilità sul bagnato e le prestazioni di frenata, aggravando il rischio già associato a un cuscinetto ceduto.

Ispezione visiva: cosa cercare sul cuscinetto stesso

Quando un cuscinetto è accessibile per un'ispezione diretta – come nel caso dei cuscinetti industriali aperti, dei cuscinetti a rulli conici sui rimorchi o dei cuscinetti che sono stati rimossi da un mozzo – l'esame visivo fornisce la prova definitiva della necessità di sostituzione.

Qualsiasi tipo di danno nella tabella sopra costituisce di per sé motivo sufficiente per la sostituzione. Non è prevista alcuna riparazione parziale per un cuscinetto che presenti scheggiature, scolorimento dovuto al calore o una gabbia incrinata. L’economia è semplice: il costo di un nuovo cuscinetto è sempre inferiore al costo del danno secondario causato dal funzionamento del cuscinetto fino al completo cedimento.

Calore eccessivo come indicatore di guasto del cuscinetto

La generazione anomala di calore è un segnale diagnostico chiave nelle applicazioni di cuscinetti industriali ed è sempre più rilevante anche nella manutenzione automobilistica. In condizioni normali i cuscinetti diventano più caldi della temperatura ambiente: un modesto aumento compreso tra 10°C e 30°C rispetto alla temperatura ambiente è generalmente accettabile a seconda dell'applicazione. Temperature notevolmente superiori all'intervallo operativo nominale del produttore indicano un problema.

Negli ambienti industriali, i termometri a infrarossi e le termocamere vengono comunemente utilizzati per stabilire la temperatura dei cuscinetti durante il normale funzionamento e per segnalare un surriscaldamento anomalo delle unità durante le ispezioni di routine. Sui veicoli, un mozzo della ruota che sembra notevolmente caldo - o addirittura caldo - subito dopo aver percorso una breve distanza a velocità moderata può indicare un cuscinetto che è bloccato o funziona senza un'adeguata lubrificazione. Lo stesso calore può danneggiare i componenti adiacenti, inclusi i rotori dei freni, le guarnizioni delle pinze e le guarnizioni dei mozzi, trasformando quella che era una sostituzione di un singolo cuscinetto in una riparazione più estesa.

Il surriscaldamento può essere rilevato anche indirettamente. Vale la pena prendere sul serio l'odore di bruciato dopo la guida, soprattutto in prossimità di una ruota. Una volta che un cuscinetto è stato sottoposto a calore eccessivo, il trattamento di indurimento applicato all'acciaio durante la produzione risulta compromesso. Il metallo più morbido quindi si usura più velocemente, il che significa che anche un cuscinetto appena reingrassato che è stato surriscaldato si guasterà molto prima di uno che è stato mantenuto entro i suoi limiti termici. A quel punto la sostituzione diventa inevitabile, indipendentemente dall'aspetto superficiale del cuscinetto.

Quanto durano effettivamente i cuscinetti?

La durata dei cuscinetti dipende fortemente dall'applicazione, dal carico, dalla qualità della lubrificazione, dall'efficacia della tenuta e dall'ambiente operativo. Comprendere la durata di servizio realistica per il tuo caso d'uso specifico aiuta a impostare intervalli di ispezione appropriati anziché attendere la comparsa dei sintomi.

• Cuscinetti delle ruote automobilistiche: La maggior parte dura tra 75.000 e 150.000 miglia in condizioni normali. I veicoli che viaggiano regolarmente su strade accidentate e non asfaltate o in regioni in cui le strade sono pesantemente salate in inverno possono subire guasti prematuri ben prima del traguardo delle 75.000 miglia. Sono stati documentati guasti ai cuscinetti delle ruote dopo meno di 50.000 miglia in veicoli guidati regolarmente in acque profonde, sabbia o strade molto salate dove l'umidità penetra nelle guarnizioni.
• Cuscinetti volventi industriali: La durata nominale L10 (il punto in cui si prevede che il 10% di una serie di cuscinetti si guasti) varia enormemente in base al carico e alla velocità. Un cuscinetto leggermente caricato e adeguatamente lubrificato in un ambiente pulito può funzionare per decine di migliaia di ore. Lo stesso cuscinetto funzionante al suo carico nominale massimo in un ambiente contaminato potrebbe guastarsi in una frazione del tempo.
• Cuscinetti per biciclette e piccole attrezzature: Questi richiedono in genere un'ispezione ogni 1.000-5.000 ore di utilizzo a seconda delle condizioni, con la sostituzione innescata da rugosità durante la rotazione manuale o da qualsiasi gioco percepibile.

Piuttosto che pianificare le sostituzioni solo in base al chilometraggio o al tempo, l’approccio più affidabile è quello di combinare l’ispezione basata sugli intervalli con il monitoraggio dei sintomi. Un cuscinetto che non mostra sintomi e supera un'ispezione fisica all'intervallo di manutenzione programmato può continuare a funzionare. Uno che mostri anche i primi sintomi dovrebbe essere sostituito alla prima occasione, indipendentemente da quanto recentemente è stato installato o da quanti chilometri ha percorso.

Cause comuni di guasto prematuro dei cuscinetti

Capire perché i cuscinetti si rompono prematuramente aiuta a evitare il ripetersi delle condizioni che hanno causato il primo guasto e indica se il cuscinetto sostitutivo deve essere di tipo o specifica diversa.

• Guasto alla lubrificazione: Un volume di grasso inadeguato, un tipo di grasso sbagliato, un grasso degradato che ha perso la sua viscosità o una guarnizione difettosa che ha permesso al grasso di fuoriuscire sono tutte cause dirette di guasto del cuscinetto. Si stima che i problemi di lubrificazione siano la causa principale di circa il 36% dei guasti ai cuscinetti industriali.
• Contaminazione: Sporco, acqua, particelle metalliche e sale antigelo che penetrano nell'alloggiamento dei cuscinetti contribuiscono in modo determinante ad accelerarne l'usura. Nelle applicazioni automobilistiche, una guarnizione del mozzo compromessa è il punto di ingresso più comune. Negli ambienti industriali, la contaminazione può penetrare durante l'installazione o attraverso le guarnizioni a labirinto guastate.
• Installazione non corretta: I danni ai cuscinetti che si verificano durante l'installazione (per essere stati martellati in posizione, guidati sulla pista sbagliata, disallineati durante la pressatura o installati senza il precarico corretto) spesso non si manifestano fino a miglia o ore di servizio. Utilizzando la pressa per cuscinetti corretta, applicando la forza solo all'anello appropriato e verificando l'adattamento rispetto alle specifiche del produttore, si previene completamente questa categoria di guasti.
• Sovraccarico: Il funzionamento dei cuscinetti oltre la loro capacità di carico dinamico o statico nominale accelera l'affaticamento delle piste. Nei veicoli, gli pneumatici aftermarket sovradimensionati o eccessivamente larghi possono imporre sui cuscinetti delle ruote carichi significativamente maggiori di quelli per cui sono stati progettati, riducendo la durata anche quando l'installazione e la lubrificazione sono corrette.
• Danni da impatto: Un singolo colpo violento su una buca, un impatto su un marciapiede o una collisione può causare brinellatura (rientranza permanente delle piste dei cuscinetti) che riduce immediatamente la durata di servizio rimanente. Se un veicolo ha subito un impatto significativo in curva, il cuscinetto della ruota in quella curva dovrebbe essere ispezionato anche se non si avverte immediatamente alcun rumore o vibrazione.

Cosa succede se ignori un cuscinetto difettoso

Ritardare la sostituzione dei cuscinetti raramente consente di risparmiare denaro. Il degrado è progressivo e quanto più a lungo un cuscinetto può funzionare in uno stato danneggiato, tanto maggiore sarà il danno che infligge ai componenti adiacenti.

In un veicolo, un cuscinetto della ruota difettoso può danneggiare il gruppo mozzo, il semiasse, il rotore del freno e il sensore ABS, componenti la cui sostituzione può costare molte volte di più rispetto al solo cuscinetto. In caso di guasto estremo, la ruota può separarsi dal veicolo. Questo non è un rischio teorico: esistono casi documentati di incidenti a velocità autostradali causati da guasti ai cuscinetti preceduti da settimane di segnali di pericolo ignorati.

Nei macchinari industriali, un guasto non rilevato di un cuscinetto può causare danni all’albero, danni all’alloggiamento, danni agli ingranaggi e tempi di fermo della produzione non pianificati. Studi condotti in ambienti di produzione hanno dimostrato che i tempi di inattività non pianificati dovuti a guasti delle apparecchiature possono costare da 5 a 20 volte di più rispetto allo stesso lavoro svolto come manutenzione pianificata. Non si dovrebbe mai permettere che un cuscinetto sostitutivo che costa dai 20 ai 200 dollari provochi un blocco della macchina che metta fuori servizio una linea di produzione per giorni.

L’usura irregolare degli pneumatici causata dal gioco dei cuscinetti porta alla necessità di sostituire anticipatamente gli pneumatici, aggiungendo un altro costo al conteggio. Anche l'efficienza del carburante diminuisce poiché un cuscinetto vincolante o ruvido costringe a spendere più energia semplicemente ruotando la ruota o l'albero che supporta.

Passaggi per verificare il guasto del cuscinetto prima della sostituzione

Prima di spendere soldi per una sostituzione, è utile verificare che il cuscinetto sia effettivamente la fonte dei sintomi. Molti dei segnali sopra descritti sono condivisi con altri guasti comuni e un approccio metodico evita riparazioni non necessarie.

1. Prova su strada: Guidare a diverse velocità e notare se il rumore o le vibrazioni cambiano con la velocità del veicolo (cuscinetto) o con la velocità del motore (trasmissione). Eseguire il test di sterzata per identificare quale lato è interessato.
2. Test di scossa fisica: Sollevare il veicolo in sicurezza e controllare il gioco di ciascuna ruota nelle posizioni 12/6 e 3/9. Qualsiasi movimento indica il gioco dei cuscinetti.
3. Prova di rotazione: Con il veicolo sollevato, far girare ciascuna ruota manualmente. Un cuscinetto difettoso risulterà ruvido, produrrà una sensazione di sfregamento o emetterà un rumore udibile durante la rotazione della mano. Un buon cuscinetto gira in modo fluido e silenzioso.
4. Scansione OBD-II: Se la spia dell'ABS è accesa, scansiona i codici. I codici di guasto del sensore di velocità della ruota indicano l'angolo interessato e confermano il coinvolgimento dei cuscinetti se combinati con altri sintomi.
5. Ispezione pneumatici: Verificare la presenza di modelli di usura irregolari. Isolare se l'usura è sul pneumatico corrispondente alla posizione sospetta del cuscinetto.
6. Controllo della temperatura: Dopo un breve viaggio, utilizza un termometro a infrarossi per confrontare le temperature del mozzo su tutti e quattro gli angoli. Un valore significativamente più alto in un punto, mentre il veicolo non frenava in modo asimmetrico, indica un problema in quella curva.

Due o più di questi controlli che confermino lo stesso angolo sono lo standard definitivo per procedere alla sostituzione. Se solo un test suggerisce un problema, vale la pena effettuare ulteriori indagini o una valutazione professionale prima di impegnarsi nella riparazione.

Costo di sostituzione: cosa aspettarsi

I costi di sostituzione dei cuscinetti variano sostanzialmente in base al tipo di veicolo, al design dei cuscinetti e al mercato del lavoro. Avere aspettative realistiche previene lo shock adesivo e aiuta a valutare se un prezzo quotato è ragionevole.

• Autovettura standard, gruppo mozzo imbullonato: Circa $ 250 - $ 450 per ruota, comprese parti e manodopera. Il cuscinetto e il mozzo arrivano come una singola unità preassemblata e si fissano direttamente sul fuso a snodo, richiedendo una manodopera moderata.
• Cuscinetti delle ruote pressati: Questi richiedono attrezzature di pressatura specializzate per rimuovere il vecchio cuscinetto dal mozzo e installare quello nuovo. I costi di manodopera sono più alti – in genere da $ 350 a $ 550 per ruota – perché il mozzo deve spesso essere rimosso dal veicolo e portato ad una pressa.
• Veicoli di lusso e veicoli elettrici: I gruppi mozzo per marchi premium e veicoli elettrici possono costare 700 dollari o più per ruota, in parte a causa del costo più elevato delle parti OEM e dell’integrazione dei sensori ABS e di altri componenti elettronici nel mozzo.
• Autocarri leggeri e SUV più grandi: Può costare da $ 600 a $ 1.200 per estremità dell'asse, con alcune applicazioni per autocarri pesanti che superano tale cifra.

Un aspetto che vale la pena conoscere in termini di risparmio sui costi: se un cuscinetto si guasta su un lato di un asse, generalmente non è necessario sostituire preventivamente il cuscinetto sul lato opposto a meno che non mostri i propri sintomi. A differenza dei pneumatici, per i quali si consiglia una sostituzione simmetrica per mantenere uniforme la profondità del battistrada, i cuscinetti delle ruote sono componenti indipendenti e non sono influenzati da un guasto sull'altro lato dello stesso asse.
