Che rumore fa un cuscinetto reggispinta frizione usurato?

Che suono ha effettivamente un cuscinetto di rilascio della frizione usurato?

Un usurato cuscinetto di rilascio della frizione - chiamato anche cuscinetto di lancio - più comunemente produce a rumore acuto, stridente o stridente che appare specificamente quando si preme il pedale della frizione e scompare quando lo rilasci. Questa relazione on-off con il movimento del pedale è l'indizio diagnostico più chiaro che separa un cuscinetto di rilascio difettoso da altri rumori della trasmissione. In alcuni casi il suono si trasforma in un forte stridore metallico quando il cuscinetto ha superato lo stridore fino al contatto fisico tra i componenti metallici. Se senti un ringhio o un rombo costante che cambia carattere nel momento in cui il tuo piede tocca il pedale della frizione, la causa più probabile è un cuscinetto di rilascio della frizione difettoso.

Capire esattamente cosa stai sentendo - e quando - ti evita di diagnosticare erroneamente il problema come un cuscinetto pilota usurato, un cuscinetto dell'albero di ingresso difettoso o persino un lamento della trasmissione. Ognuno di questi produce rumore in momenti diversi e in condizioni diverse. Il rumore del cuscinetto di rilascio è legato direttamente all'attivazione del pedale, il che lo rende uno dei componenti più semplici da identificare a orecchio.

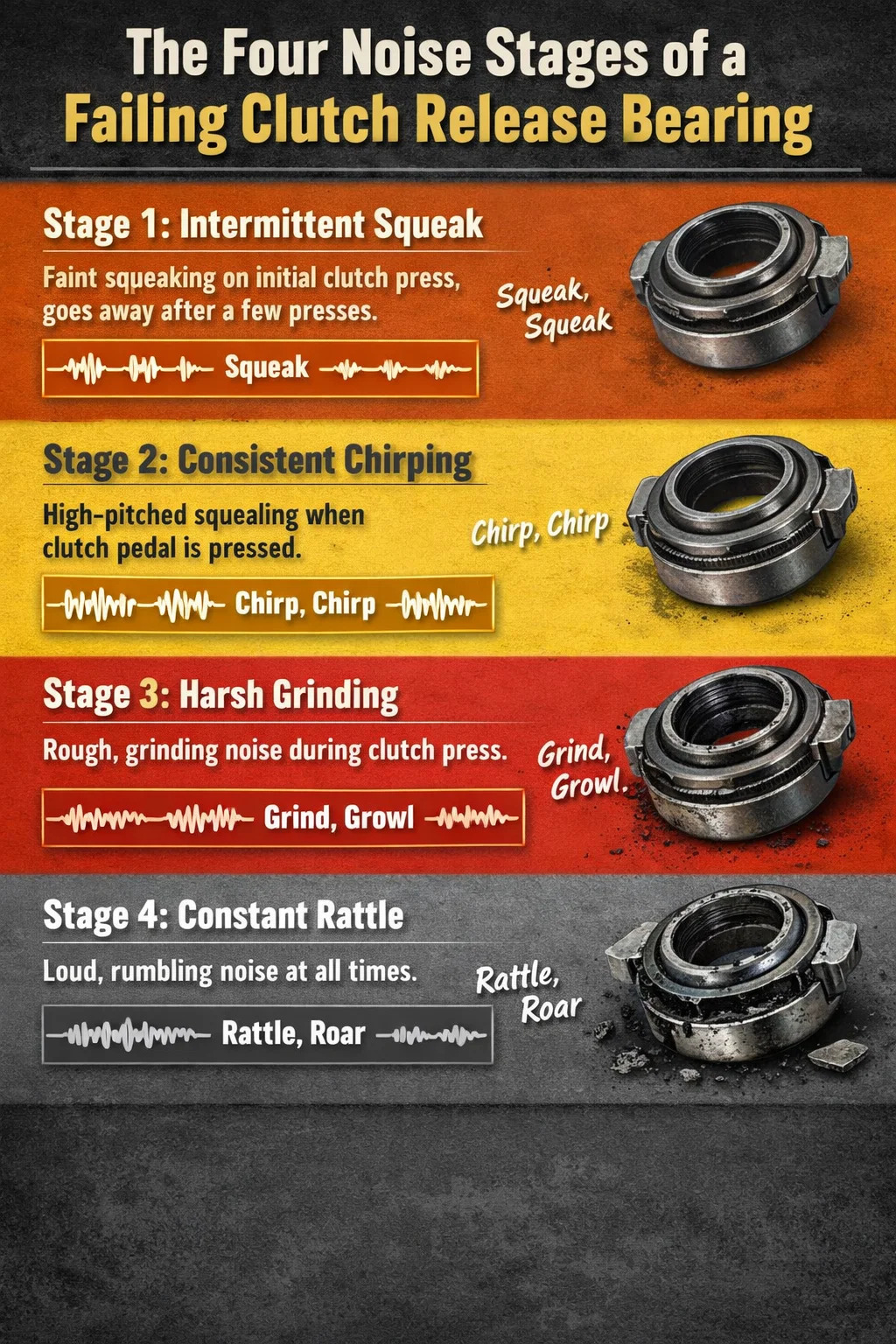

Le quattro distinte fasi di rumore di un cuscinetto di rilascio della frizione guasto

L'usura dei cuscinetti raramente si manifesta tutta in una volta. Il deterioramento segue un arco abbastanza prevedibile che va dal sottile al catastrofico, e ogni fase produce una firma acustica diversa. Sapere in quale fase ti trovi ti aiuta a valutare l’urgenza.

Fase 1: cigolio intermittente

Nella fase iniziale, la lubrificazione all'interno del cuscinetto inizia a deteriorarsi o a seccarsi. Potresti notare un leggero cigolio solo alla prima pressione della frizione dopo che l'auto è rimasta ferma per una notte, e scompare dopo poche pressioni una volta che il cuscinetto si è riscaldato. Molti conducenti lo considerano condensa mattutina o trasmissione fredda. È facile ignorarlo, ma questo è il momento più economico e meno problematico per affrontare il problema: la sostituzione dei cuscinetti a questo punto comporta in genere il minor danno collaterale.

Fase 2: cinguettii o strilli costanti durante la depressione del pedale

Questa è la fase più comunemente segnalata. Il rumore è ora ripetibile: premi il pedale della frizione, senti lo stridio; rilascia il pedale, il rumore cessa . Il suono è ad alta frequenza, a volte descritto come il cinguettio di un uccello o lo stridio dei freni di una bicicletta. Internamente, gli elementi a sfere o a rulli del cuscinetto funzionano a secco e la gabbia o le piste iniziano a mostrare segni di usura. A questo punto il cuscinetto è funzionante ma degradato. La maggior parte dei meccanici considera questa fase la soglia pratica per programmare la sostituzione, poiché il passaggio alla fase 3 può avvenire rapidamente una volta che inizia il rumore consistente.

Fase 3: stridore o ringhio violento

Lo stridio acuto si trasforma in un suono più basso e più grossolano, come uno stridore o un ringhio. Ciò indica che gli elementi volventi all'interno del cuscinetto hanno iniziato a fratturarsi o che le piste del cuscinetto sono visibilmente rigate. Si sta verificando un contatto metallo su metallo. In questa fase esiste il rischio concreto che il cuscinetto si grippi mentre si preme il pedale della frizione , che può bloccare la forcella della frizione in una posizione disinnestata e lasciarti incagliato. In questa fase spesso compaiono vibrazioni trasmesse attraverso il pedale della frizione: una sensazione pulsante o ruvida sotto i piedi.

Fase 4: rumore continuo indipendentemente dalla posizione del pedale

Una volta che il cuscinetto è collassato al punto in cui è in contatto quasi costante con i componenti circostanti, il rumore diventa presente indipendentemente dal fatto che il pedale venga premuto o meno. A questo punto il cuscinetto potrebbe essersi rotto abbastanza da danneggiare lo spingidisco, il disco della frizione o persino il volano. Qui i costi di riparazione aumentano notevolmente. Un lavoro che avrebbe potuto costare dai 300 ai 500 dollari in componenti e manodopera nella fase 1 o 2 può superare i 1.200-1.800 dollari una volta presi in considerazione il rifacimento o la sostituzione della piastra di pressione e del volano.

Come verificare che il rumore provenga dal cuscinetto di rilascio della frizione

Poiché una trasmissione manuale contiene diversi cuscinetti che possono produrre suoni simili - il cuscinetto dell'albero di ingresso, il cuscinetto o boccola pilota e i cuscinetti dell'albero secondario - vale la pena eseguire alcuni semplici controlli prima di concludere che si tratta di un cuscinetto di rilascio difettoso.

Il test della pressione del pedale

Parcheggiare il veicolo con il motore acceso e il cambio in folle. Premere lentamente il pedale della frizione. Se uno stridio o un suono stridente inizia nel momento in cui inizi a premere e si interrompe quando rilasci completamente il pedale, il principale sospettato è il cuscinetto di rilascio della frizione. Il rumore dovrebbe essere coerente con il movimento del pedale: più forte quando si preme ulteriormente, potenzialmente diverso in tono a diverse profondità del pedale a seconda di come il cuscinetto entra in contatto con le dita della piastra di pressione.

Distintivo da un cuscinetto dell'albero di ingresso

Un usurato input shaft bearing produces noise with the clutch pedal fully released — meaning while driving in gear or rolling in neutral with the engine connected. Pressing the clutch pedal actually reduces or eliminates a bad input shaft bearing noise because it unloads the shaft. If your noise follows this opposite pattern — present when pedal is up, gone when pedal is down — suspect the input shaft bearing rather than the release bearing.

Distinguendolo da un cuscinetto pilota o da una boccola

Il cuscinetto pilota (o boccola in molti veicoli) si trova al centro del volano e supporta la punta dell'albero di ingresso della trasmissione. Un cuscinetto pilota usurato generalmente produce rumore durante la fase di slittamento della frizione, ovvero quando si parte da un punto fermo e la frizione è parzialmente innestata. Potrebbe anche produrre uno stridio o un lamento quando la trasmissione è in folle con il motore acceso, che è diverso dalla pura firma della pressione del pedale del cuscinetto di rilascio.

Senti la vibrazione

Appoggia leggermente la mano sulla leva del cambio mentre premi lentamente il pedale della frizione. Un cuscinetto di rilascio difettoso spesso trasmette una leggera vibrazione o ruvidità attraverso la trasmissione che può essere avvertita sul cambio o in alcuni veicoli sulla pedana vicino al tunnel di trasmissione. Questo feedback tattile, combinato con lo stridio udibile alla pressione del pedale, punta saldamente verso il cuscinetto di rilascio.

Perché i cuscinetti di rilascio della frizione si usurano

Comprendere la causa principale è importante perché alcune modalità di guasto sono prevenibili e affrontarle prolunga la durata del cuscinetto successivo.

Appoggiare il piede sul pedale della frizione

Questa è la causa più comune di cedimento prematuro dei cuscinetti. Anche una pressione di riposo molto leggera di 5-10 libbre sul pedale della frizione mantiene il cuscinetto di rilascio in rotazione contro le dita della molla a diaframma dello spingidisco . Nel funzionamento normale il cuscinetto viene caricato solo per la frazione di secondo necessaria per cambiare marcia. Un conducente che appoggia il piede sul pedale della frizione nel traffico può aggiungere migliaia di rotazioni a carico aggiuntive all'ora, accelerando notevolmente l'usura. Il chilometraggio nel corso della vita per un cuscinetto guidato in questo modo può scendere da 100.000 miglia a meno di 30.000 miglia.

Guidare la frizione sulle colline

Mantenere un veicolo fermo su un pendio bilanciando l'innesto della frizione anziché utilizzare il freno a mano mantiene il cuscinetto di rilascio sotto carico continuo e il disco della frizione in una condizione di slittamento prolungato. Oltre a usurare il cuscinetto, questo lucida anche il disco della frizione e riga la faccia del volano. Cinque minuti di tenuta in salita con questa tecnica possono comportare la stessa usura di dozzine di miglia di guida normali.

Contaminazione e ingresso di umidità

I moderni cuscinetti sigillati sono prelubrificati e progettati per funzionare senza manutenzione, ma le guarnizioni si degradano nel tempo, soprattutto nei veicoli che operano in ambienti umidi, fangosi o polverosi. Una volta che l'umidità o la sabbia entrano nel cuscinetto, il lubrificante viene compromesso e inizia l'usura abrasiva. I veicoli utilizzati fuoristrada o in regioni con un'intensa applicazione di sale stradale spesso mostrano usura dei cuscinetti reggispinta a chilometraggi significativamente inferiori rispetto a quelli guidati in condizioni pulite e asciutte.

Disallineamento e installazione errata

Un cuscinetto di rilascio non perfettamente centrato sul fermo del cuscinetto dell'albero di ingresso o una forcella della frizione piegata o usurata nel punto di articolazione caricheranno il cuscinetto in modo non uniforme. Ciò crea una condizione di carico laterale che il cuscinetto non è progettato per gestire, producendo una rapida usura su un lato della pista del cuscinetto. La firma del rumore in questo caso è spesso più un ticchettio ritmico o un clangore sulla pressione del pedale piuttosto che uno stridio regolare, che riflette il carico irregolare.

Durata utile estesa senza sostituzione

Anche con una tecnica di guida perfetta, un cuscinetto reggispinta è un oggetto soggetto ad usura. La maggior parte dei produttori elenca la durata di servizio del gruppo frizione nell'intervallo Da 80.000 a 150.000 miglia a seconda del peso del veicolo, del tipo di trasmissione e del modello di utilizzo . Gli autocarri pesanti e i veicoli utilizzati per il traino raggiungono il limite inferiore di tale intervallo più rapidamente. Molti tecnici consigliano di sostituire il cuscinetto di rilascio ogni volta che si sostituisce il disco della frizione, poiché la manodopera per accedere al cuscinetto rappresenta la maggior parte del costo totale del lavoro.

Confronto del rumore: cuscinetto di rilascio della frizione rispetto ad altri rumori comuni della frizione

Non tutti i rumori provenienti dall'area della frizione indicano che il cuscinetto di rilascio non funziona. La tabella seguente mette a confronto le fonti di rumore più comuni e le loro caratteristiche per aiutare a restringere la diagnosi.

Altri sintomi che accompagnano un cuscinetto di rilascio della frizione usurato

Il rumore è l'indicatore principale, ma un cuscinetto di espulsione difettoso spesso si presenta insieme ad altri sintomi che, presi insieme, costituiscono un argomento più forte per la diagnosi.

• Vibrazione del pedale della frizione: Una pulsazione o rugosità sotto i piedi quando si preme la frizione, causata dalla superficie irregolare del cuscinetto che trasmette vibrazioni attraverso la forcella della frizione e il collegamento idraulico o via cavo.
• Maggiore sforzo sul pedale: Man mano che il cuscinetto si usura e la sua resistenza interna aumenta, crea ulteriore resistenza che il conducente deve superare quando preme il pedale. Il cambiamento è graduale ed è facile non notarlo finché non lo si confronta con una frizione appena tagliandata.
• Difficoltà ad inserire o disinnestare le marce: Nelle fasi avanzate, un cuscinetto che ha iniziato a gripparsi o ha causato il grippaggio della forcella della frizione può provocare un disinnesto incompleto della frizione, rendendo i cambi di marcia difficili o difficili.
• La frizione slitta: Sebbene lo slittamento sia più spesso un sintomo del disco frizione usurato, un cuscinetto grippato o collassato può impedire allo spingidisco di serrare completamente il disco frizione, con conseguente slittamento sotto carico.
• Materiale del cuscinetto visibile o particelle metalliche: Nei veicoli dotati di coperchio di ispezione o al banco durante la sostituzione della frizione, i tecnici talvolta osservano detriti metallici lucidi nella campana, compatibili con la rottura del materiale dei cuscinetti.

Quanto tempo puoi guidare con un cuscinetto di rilascio della frizione rumoroso?

Ciò dipende interamente dallo stadio raggiunto dal cuscinetto. Nella fase 1 (cigolio intermittente da freddo) o nella fase iniziale 2 (stridio costante alla pressione del pedale ma nessun altro sintomo), molti conducenti continuano a utilizzare il proprio veicolo in sicurezza per settimane o addirittura pochi mesi mentre organizzano le riparazioni. Il rischio è gestibile finché il cuscinetto rimane funzionante e il rumore non aumenta.

Una volta iniziata la macinazione (fase 3), continuare a guidare comporta un rischio significativo di guasto. Un cuscinetto che si grippa mentre si preme il pedale della frizione può potenzialmente bloccare il meccanismo della frizione in posizione disinnestata, impedendoti di innestare una marcia. Nel peggiore dei casi, un cuscinetto collassato sparge detriti all'interno della campana, danneggiando il volano e la faccia dello spingidisco, aggiungendo diverse centinaia di dollari a quella che altrimenti sarebbe una semplice sostituzione del cuscinetto e del disco della frizione.

Una pratica linea guida utilizzata da molti meccanici esperti: se il rumore è presente ogni volta che si preme la frizione ed è costante da più di due settimane, prenotare tempestivamente la riparazione. Se il rumore è cambiato da stridio a stridore anche solo una volta, trattalo come urgente.

Cosa comporta il processo di sostituzione

La sostituzione di un cuscinetto di rilascio della frizione richiede la rimozione della trasmissione per accedere al gruppo frizione. Questo è il motivo per cui il lavoro comporta un costo di manodopera elevato: il cuscinetto stesso è un componente poco costoso, in genere ha un prezzo compreso tra $ 20 e $ 80 per la maggior parte dei veicoli passeggeri, ma la rimozione della trasmissione su un veicolo con motore anteriore e trazione posteriore richiede in genere 3-5 ore di manodopera. La rimozione del cambio a trazione anteriore può richiedere dalle 4 alle 8 ore a seconda della disposizione e dell'accessibilità del veicolo.

Poiché tutta questa manodopera è necessaria per accedere al cuscinetto, è pratica standard – ed economicamente sensata – sostituire l’intero kit frizione allo stesso tempo. Un kit frizione include il disco, la piastra di pressione e il cuscinetto di rilascio e talvolta un nuovo cuscinetto o boccola pilota. Il costo incrementale delle parti per un kit completo rispetto al solo cuscinetto è spesso di $ 100-$ 300, una frazione della manodopera aggiuntiva che sarebbe necessaria per un secondo smontaggio se il disco della frizione si rompesse un anno dopo.

In questa fase è opportuno controllare anche le condizioni del volano. Un volano che mostra crepe dovute al calore, punti duri (chiazze circolari lucide con sfumature blu) o scanalature più profonde di circa 0,030 pollici dovrebbe essere rifatto o sostituito , poiché un volano usurato o rigato accelera l'usura del nuovo disco della frizione e può causare vibrazioni o vibrazioni della frizione anche immediatamente dopo la manutenzione.

Intervalli di costo tipici per categoria di veicolo

• Auto economiche e compatte (ad esempio Honda Civic, VW Golf, Toyota Corolla): $ 450– $ 900 per un kit frizione completo, inclusa la manodopera presso un negozio indipendente.
• Auto sportive e ad alte prestazioni (ad esempio Subaru WRX, Ford Mustang, Chevrolet Camaro): $ 700– $ 1.400 a seconda delle specifiche delle parti e del tipo di trasmissione.
• Autocarri leggeri e SUV (ad esempio Toyota Tacoma, Ford Ranger): $ 600– $ 1.200, con veicoli a quattro ruote motrici che in alcuni casi richiedono un'ulteriore disconnessione della scatola di trasferimento.
• Veicoli europei con configurazioni complesse del cambio (ad es. BMW serie M, Porsche 911 con cambio manuale): $ 1.200–$ 2.500 a causa dei costi più elevati dei componenti e dei tempi di manodopera prolungati.

Prevenire il guasto anticipato del cuscinetto di rilascio della frizione

Le buone abitudini di guida sono la forma di manutenzione più efficace per un cuscinetto reggispinta. Il cuscinetto è progettato per gestire il breve carico ciclico derivante dai normali cambi di marcia. I problemi sorgono quando il carico diventa continuo o eccessivo.

1. Tieni il piede sinistro lontano dal pedale della frizione tra un cambio di marcia e l'altro. Appoggiarlo sul pedale morto (poggiapiedi) a sinistra del pedale della frizione. Anche poche libbre di pressione a riposo moltiplicate per migliaia di miglia ammontano a notevoli ore di carico sotto carico.
2. In salita usare il freno a mano e non la frizione. Quando si attende a un semaforo in pendenza, inserire il freno a mano anziché mantenere la posizione con la frizione slittata.
3. Completa i cambi di marcia in modo deciso. L'innesto lento ed esitante della frizione mantiene il cuscinetto caricato più a lungo per ogni ciclo di cambio. Il movimento fluido e ragionevolmente rapido del pedale prolunga la durata dei cuscinetti.
4. Ispezionare la forcella e il perno della frizione durante qualsiasi intervento di manutenzione della frizione. Un usurato pivot ball or fork that is slightly bent causes misalignment that loads the bearing off-center. Replacing these inexpensive components at every clutch service costs little and prevents premature bearing wear.
5. Risolvere tempestivamente eventuali perdite idrauliche della frizione. Un cilindro principale o secondario della frizione che perde fluido può contaminare il disco della frizione e, nei sistemi di cuscinetti a rilascio idraulico comuni nei veicoli moderni, influire sul funzionamento e sulla longevità del gruppo cuscinetto stesso.

Cilindri slave concentrici rispetto ai tradizionali cuscinetti azionati a forcella

Vale la pena notare che molti veicoli prodotti dalla fine degli anni '90 in poi utilizzano un cilindro ricevitore concentrico (CSC) invece del tradizionale cilindro ricevitore esterno e una disposizione della forcella della frizione. In un sistema CSC, il cilindro idraulico è montato all'interno della lanterna direttamente attorno all'albero di ingresso e il cuscinetto di rilascio è integrato nell'unità come un unico gruppo.

Le caratteristiche del rumore di un cuscinetto CSC guasto sono essenzialmente identiche a quelle di un cuscinetto tradizionale (stridio o stridore quando si preme il pedale), ma la diagnosi e la riparazione differiscono. Un CSC non può essere sostituito separatamente dai suoi componenti idraulici ; l'intera unità deve essere sostituita in blocco. I costi per un'unità CSC sono in genere tra gli 80 e i 250 dollari per il componente stesso, più costosi di un cuscinetto autonomo ma comunque ragionevoli data la natura combinata del componente. Segni di guasto del CSC includono anche la perdita di liquido della frizione nella campana, che può causare la contaminazione del disco della frizione oltre al rumore dei cuscinetti.

Sommario: Fatti chiave da ricordare

• Un usurato clutch release bearing primarily produces a stridio, cinguettio o rumore stridente presente quando il pedale della frizione è premuto e assente quando viene rilasciato.
• Lo schema opposto (rumore quando il pedale è alzato, silenzioso quando premuto) punta verso il cuscinetto dell'albero di ingresso, non verso il cuscinetto di rilascio.
• Il guasto progredisce attraverso quattro fasi: cigolio intermittente, cigolio costante, cigolio e rumore continuo indipendentemente dalla posizione del pedale.
• La causa più comune di guasto prematuro è l'appoggio del piede sul pedale della frizione, che fa girare continuamente il cuscinetto sotto carico.
• Sostituire solo il cuscinetto mentre la trasmissione è fuori servizio è un'economia scarsa: un kit frizione completo costa leggermente di più ed evita un secondo smontaggio del disco o dello spingidisco.
• Una volta che appare il rumore stridente, considera la riparazione urgente. La guida continua rischia di grippare i cuscinetti, danneggiare l'albero di ingresso della trasmissione e aumentare i costi di riparazione.
