Cosa ti mostra effettivamente il diagramma di un cuscinetto buttabile?

Author: Heyang Date: Jun 29, 2026
Risposta rapida

Che butto fuori Cuscinetto Il diagramma te lo mostra effettivamente

Un diagramma del cuscinetto reggispinta, chiamato anche diagramma del cuscinetto reggispinta, illustra la posizione esatta, il percorso di movimento e la relazione meccanica tra il cuscinetto reggispinta (TOB), la forcella della frizione, le dita dello spingidisco e l'albero di ingresso della trasmissione. Il diagramma è il modo più veloce per capire perché questo singolo cuscinetto controlla l'intero ciclo di innesto e disinnesto della frizione. Quando si preme il pedale della frizione, il cuscinetto scorrevole scorre assialmente lungo il manicotto dell'albero di ingresso verso lo spingidisco, spinge contro le dita della molla a diaframma e rilascia il carico di bloccaggio sul disco di attrito, il tutto entro una distanza di corsa lineare che generalmente varia da da 8 mm a 18 mm a seconda dell'applicazione del veicolo.

Il diagramma rivela anche qualcosa che molti tecnici trascurano: il cuscinetto deve mantenere una specifica rilasciare il gioco tra cuscinetto e dito , comunemente chiamato gioco libero. Sulla maggior parte dei veicoli a trazione posteriore con collegamento meccanico, questo divario è da 1 mm a 3 mm . Sui sistemi idraulici è effettivamente pari a zero: il cuscinetto scorre continuamente contro le dita (un design a "contatto costante" o "autoregolante"). Comprendere il diagramma significa capire quale tipo utilizza il tuo veicolo e come ciò modifica le procedure di ispezione, regolazione e sostituzione.

8–18 mm
Corsa assiale tipica
1–3 mm
Gioco libero (collegamento meccanico)
0 mm
Gioco (idraulico/contatto costante)
~1.500 N
Carico massimo di rilascio (tipica autovettura)

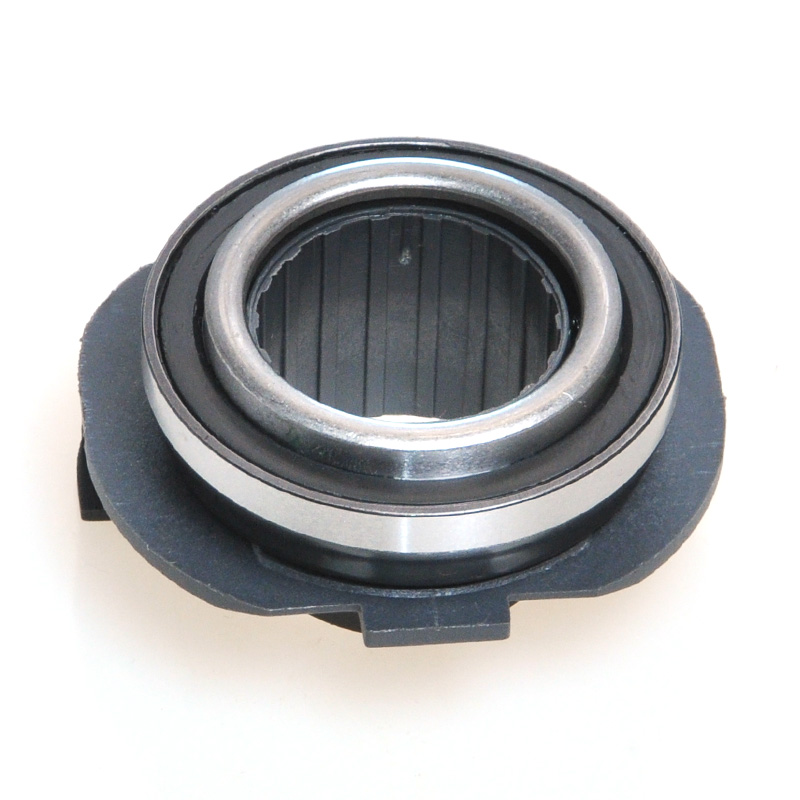

Anatomia completa del gruppo cuscinetto di espulsione

Per leggere correttamente il diagramma dei cuscinetti a lancio è necessario conoscere ogni componente etichettato. L'assemblaggio è ingannevolmente compatto: la maggior parte delle unità misura nel mezzo 45 mm e 120 mm di diametro esterno, ma funziona anche con carico assiale significativo a velocità che possono superare i 4.000 giri al minuto sul lato frizione durante gli eventi di innesto parziale.

01

Razza esterna (faccia di contatto)

La faccia piatta o leggermente sagomata che entra in contatto con le dita della molla a diaframma dello spingidisco. Sui cuscinetti convenzionali la pista esterna ruota con le dita. Nelle versioni a contatto angolare sigillato l'intero cuscinetto ruota come un'unità. La superficie di contatto è cementata 58–62 HRC per resistere ai carichi martellanti all'innesto iniziale.

02

Razza interiore e noia

La pista interna è inserita a pressione o a scorrimento sul mozzo o sul manicotto del cuscinetto. La tolleranza del foro è fondamentale: un foro troppo allentato provoca l'oscillazione del cuscinetto sul manicotto di fermo del cuscinetto dell'albero di ingresso, producendo un modello di usura irregolare visibile nell'analisi post-rottura come una brunitura a forma di mezzaluna sul diametro esterno del manicotto.

03

Set di elementi a sfera o a rulli

La maggior parte dei cuscinetti usa e getta cuscinetti a sfere a gola profonda perché sopportano carichi assiali e radiali combinati. Alcune applicazioni per autocarri pesanti utilizzano cuscinetti a sfere a contatto angolare disposti in tandem. Il numero di sfere varia tipicamente da 7 a 14 e il loro diametro determina direttamente il coefficiente di carico dinamico (C) del cuscinetto.

04

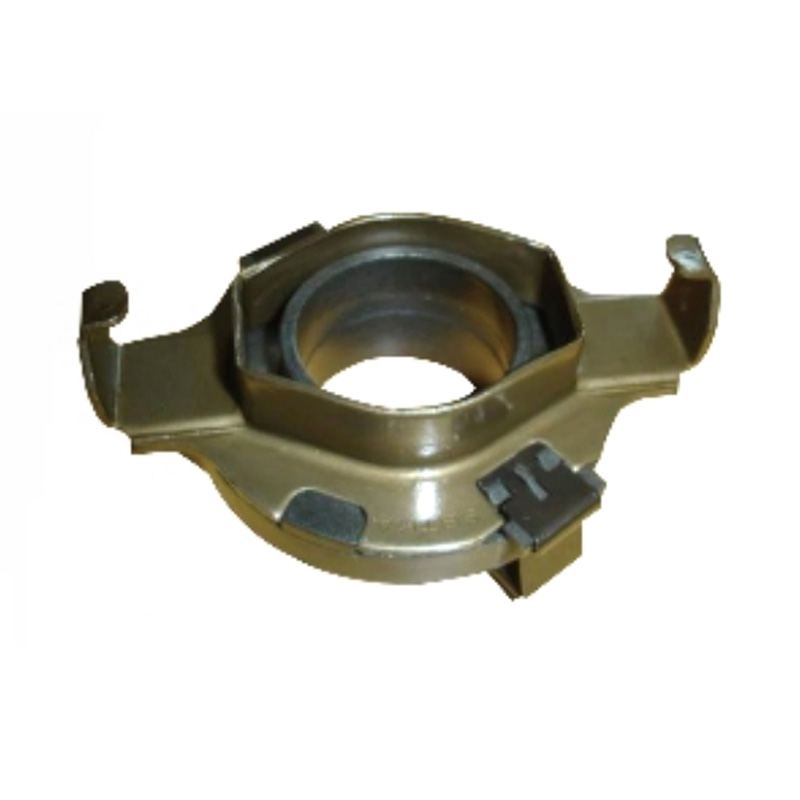

Cuscinetto Hub / Sleeve

Il mozzo è il collegamento strutturale tra il cuscinetto e la forcella della frizione. Nei sistemi a fune il mozzo è dotato di orecchie di ritegno o di una scanalatura che riceve le punte delle forche. Nei modelli con cilindro slave concentrico idraulico (CSC) il mozzo è parte integrante dell'alloggiamento del pistone: il cuscinetto è incollato o pressato sul pistone e l'intera unità si monta direttamente sull'alloggiamento della campana.

05

Clip di fissaggio/clip a molla

Una clip in acciaio stampato mantiene il cuscinetto sul mozzo durante l'installazione e impedisce che cada dalla forcella durante la guida non impegnata. Il guasto della clip è una causa comune dello spostamento fuori asse del cuscinetto, che produce un rumore stridente sotto una leggera pressione del pedale anche prima che si avverta il rumore dell'innesto completo.

06

Forcella frizione (Forcella di rilascio/Forcella)

Sebbene la forcella sia un componente separato, ogni diagramma dei cuscinetti respinti la include perché definisce il rapporto di leva che amplifica la forza del pedale. La geometria del perno della forcella varia: alcune forcelle ruotano su un perno sferico filettato nella campana, altre utilizzano un albero del perno. Il rapporto tra il braccio laterale dell'asta pedale e il braccio laterale del cuscinetto-spinta è tipico Da 3:1 a 5:1 , il che significa che l'estremità del pedale si sposta da tre a cinque volte più lontano della corsa del cuscinetto.

Come leggere passo dopo passo il diagramma di un cuscinetto lanciabile

Un diagramma dei cuscinetti di lancio professionali in stile OEM utilizza una vista in sezione trasversale (vista in sezione) tagliata lungo l'asse centrale dell'albero di ingresso della trasmissione. Ecco come interpretare ogni livello del disegno:

Passaggio 1

Identificare l'asse di rotazione

La linea centrale orizzontale rappresenta l'albero di ingresso della trasmissione. Tutto ruota attorno a questa linea durante il normale funzionamento. Il cuscinetto stesso è concentrico rispetto a questa linea: qualsiasi eccentricità nel diagramma indica un problema di disallineamento nell'assemblaggio reale.

Passaggio 2

Individua la posizione di riposo rispetto alla posizione di rilascio

La maggior parte dei diagrammi mostrano due posizioni di rilevamento utilizzando linee continue per il riposo (frizione innestata, pedale alzato) e linee tratteggiate o tratteggiate per la posizione rilasciata (pedale premuto). La distanza assiale tra queste due posizioni è la rilasciare la corsa del cuscinetto , una specifica critica per la configurazione della geometria della forcella.

Passaggio 3

Leggere la dimensione di sicurezza

Una freccia dimensionale tra la superficie di contatto del cuscinetto e le punte delle dita della molla a diaframma mostra la spazio di gioco libero . Sui tradizionali sistemi di collegamento meccanico, questa distanza viene impostata durante l'installazione regolando la lunghezza del cavo o dell'asta. Conferma le specifiche confrontandole con il manuale di servizio del veicolo: ad esempio, un Ford F-250 Super Duty del 2005 con motore diesel da 6,0 litri specifica Corsa libera del pedale 22 mm , che si traduce in circa 2,5 mm sul cuscinetto.

Passaggio 4

Controllare la geometria del perno della forcella

Il punto di articolazione della forcella viene solitamente rappresentato come un cerchio (perno sferico) o un triangolo (perno fisso). Misurare la dimensione dal centro del perno al punto di contatto del cuscinetto e dal centro del perno all'attacco del cavo/asta. Dividere il più lungo per il più corto per confermare il rapporto di vantaggio meccanico della forcella. La modifica di questo rapporto (come fanno alcune forcelle aftermarket) modifica la sensazione del pedale e la forza del pedale richiesta.

Passaggio 5

Verificare il layout CSC rispetto al fork esterno

Se il diagramma mostra il cuscinetto integrato con il corpo di un cilindro idraulico che si fissa direttamente alla superficie della campana e circonda l'albero di ingresso, si tratta di un cilindro slave concentrico (CSC) progettazione. Non è presente una forcella esterna. Il cuscinetto avanza e si ritrae idraulicamente. Interpretarlo erroneamente come un sistema azionato da forcella porta a ordinare il mozzo del cuscinetto sostitutivo sbagliato.

Passaggio 6

Notare il profilo del dito della piastra di pressione

Le moderne piastre di pressione utilizzano una molla Belleville (diaframma) le cui punte delle dita possono essere piatte, coronate o a coppa. La geometria della faccia di contatto del cuscinetto deve corrispondere. Un cuscinetto a faccia piatta su una piastra di pressione con dita coronate produce un carico puntuale, che accelera l'usura sia del cuscinetto che delle dita e può causare un rilascio asimmetrico che provoca vibrazioni della frizione.

Tipi di cuscinetti lanciati e loro differenze principali

Il cuscinetto reggispinta che vedi nel diagramma dipende interamente dal sistema di azionamento della frizione. La tabella seguente mette a confronto i quattro tipi principali utilizzati nelle autovetture, negli autocarri leggeri e nei veicoli commerciali pesanti in tutto il mondo.

Tabella 1 – Confronto dei tipi di cuscinetti di espulsione in base al sistema di attuazione
Digitare Attuazione Gioco gratuito Applicazione comune Complessità di sostituzione
Cavo meccanico, tipo a trazione Il cavo tira la forcella 1–3 mm sul cuscinetto La maggior parte delle autovetture FWD prima del 2005 Basso: il cuscinetto scivola via dal mozzo
Collegamento meccanico dell'asta, tipo a spinta L'asta spinge la forcella 1,5–3 mm al cuscinetto Camion a trazione posteriore, muscle car, vintage Basso: accessibile con trasmissione inserita
Cilindro secondario idraulico esterno Il cilindro idraulico spinge la forcella Regolazione automatica (vicino allo zero) Di medie dimensioni a trazione posteriore, autocarri leggeri dopo il 1995 Medio: cilindro secondario separato
Cilindro idraulico concentrico (CSC) Pistone solidale al cuscinetto Zero (contatto costante) Moderne auto sportive a trazione anteriore e doppia frizione Alto: richiede la rimozione della trasmissione

Leggere le prove del fallimento nel diagramma

Ogni modalità di guasto dei cuscinetti di espulsione ha una firma univoca che si associa direttamente alla geometria del diagramma. Comprendere questi modelli aiuta i tecnici a diagnosticare i sintomi prima che lo smontaggio lo confermi.

Modello di rumore

Strilli o cinguettii durante la depressione del pedale

Uno stridio che inizia immediatamente quando il pedale inizia a muoversi e scompare quando il pedale viene premuto completamente indica solitamente che il cuscinetto si è grippato internamente. La pista esterna non ruota più liberamente con le dita della molla a diaframma, quindi lo scorrimento metallo su metallo produce rumore. Nel diagramma, ciò corrisponde alla perdita di movimento relativo della faccia di contatto tra essa e le dita della molla, una situazione in cui il cuscinetto è bloccato ma le dita della piastra di pressione continuano a ruotare alla velocità del motore. La durata di servizio tipica prima di questo guasto nella guida urbana stop-and-go è Da 80.000 a 120.000 km ; nelle applicazioni ad alto scorrimento (uso pesante con partenza in salita) il valore scende a 50.000 km o meno .

Modello di rumore

Rettifica quando la frizione è completamente rilasciata (pedale su)

Se il rumore è presente con il pedale completamente rilasciato (frizione innestata, veicolo che guida normalmente) e scompare quando si preme leggermente il pedale, il cuscinetto di lancio trascina contro le dita dello spingidisco anche senza l'input del pedale. Nei sistemi di collegamento meccanici ciò di solito significa che il gioco è stato regolato a zero oppure il cavo si è allungato e quindi è stato serrato eccessivamente durante la regolazione. Nel diagramma, la posizione di riposo del cuscinetto si è spostata in avanti fino a toccare le punte delle dita della piastra di pressione. Questo non è un difetto del cuscinetto, è un errore di impostazione del collegamento, ma se non viene corretto, il carico costante accelera l'affaticamento del cuscinetto e il cuscinetto si romperà all'interno. Da 10.000 a 30.000 km .

Senti il modello

Vibrazione attraverso il pedale durante l'innesto

La vibrazione del pedale al momento dell'azionamento della frizione può indicare un cuscinetto reggispinta che ha sviluppato un gioco radiale (la pista interna è allentata sul mozzo). Nel diagramma, il gioco radiale significa che l'asse del cuscinetto non è più coassiale con l'asse dell'albero di ingresso. Il disallineamento risultante provoca un contatto non uniforme tra le punte delle dita della molla a diaframma (alcune dita trasportano più carico di altre) creando una forza di innesto pulsante. Lo stesso sintomo può avere origine da uno spingidisco danneggiato o da un disco usurato, per cui la diagnosi dovrà essere confermata dopo aver smontato la trasmissione.

Senti il modello

Pedale eccessivamente pesante senza rumore

Un cuscinetto espulsore che si inceppa sul mozzo o sul manicotto, anziché cedere internamente, produce una maggiore forza di attuazione senza rumore. Il cuscinetto si muove assialmente ma con attrito. Nel diagramma, ciò corrisponde all'interfaccia mozzo-manicotto che sviluppa corrosione o bave che resistono allo scorrimento. La causa più comune è il dilavamento del lubrificante dovuto all'uso improprio di solventi detergenti durante un servizio di trasmissione. I rivestimenti dei manicotti impregnati di grafite sui mozzi moderni sono progettati per resistere a questo, ma sono vulnerabili alla rimozione dei solventi.

Dimensioni e spazi liberi di installazione: cosa specifica il diagramma

Uno schema di installazione del cuscinetto reggispinta correttamente disegnato include un blocco dimensionale con almeno le seguenti specifiche. Questi valori variano in base al veicolo, ma la tabella seguente fornisce intervalli rappresentativi compilati dai manuali di servizio OEM dei principali produttori, tra cui la documentazione tecnica ZF, Sachs, LuK, Valeo e Exedy.

Tabella 2 — Intervalli delle specifiche di installazione dei cuscinetti respinti (veicoli passeggeri)
Specifica Gamma tipica Punto di misurazione Note
Cuscinetto free play 1,0–3,0 mm Sulla faccia di contatto del cuscinetto Solo collegamento meccanico
Corsa senza pedali 10–30 mm Alla pedaliera Amplificato dal rapporto del pedale
Cuscinetto axial travel 8–18 mm Spostamento del mozzo Il diaframma deve essere libero al rilascio completo
Gioco radiale tra manicotto e mozzo 0,02–0,10 mm Fermo albero di ingresso DE Consente l'autocentraggio sotto carico
Profondità di innesto della punta della forca 3–6 mm Punta della forcella nella scanalatura del mozzo Una profondità insufficiente provoca il salto della forca
Tolleranza dell'altezza del dito della molla a membrana ±0,5 mm (variazione massima) Su tutte le dita Il superamento di questo limite provoca vibrazioni della frizione

Quando si installa un cuscinetto reggispinta sostitutivo, il blocco dimensionale del diagramma deve essere utilizzato come lista di controllo rispetto alle misurazioni assemblate effettuate prima di reinstallare la trasmissione. Saltare questo passaggio è la causa più comune di ripetuti insuccessi precoci — in particolare su veicoli ad alto chilometraggio in cui l'usura del perno della forcella ha alterato la geometria effettiva della leva rispetto a quanto presupposto nel diagramma.

Il diagramma dei cuscinetti di espulsione CSC: un'architettura diversa

Il design del cilindro slave concentrico merita una sezione a parte perché il suo diagramma appare completamente diverso dal layout convenzionale con azionamento a forcella. Molti tecnici formati su veicoli più vecchi identificano erroneamente i diagrammi CSC o tentano di adattare le procedure convenzionali di sostituzione dei cuscinetti alle applicazioni CSC con conseguenze costose.

Cosa mostra il diagramma CSC

Il diagramma CSC è una sezione trasversale del corpo del cilindro idraulico. Le caratteristiche principali visibili nel disegno includono:

  • La porta di ingresso idraulico e la porta della vite di spurgo sull'alloggiamento esterno
  • Il pistone anulare che scorre assialmente all'interno della canna del cilindro
  • La guarnizione del pistone (solitamente guarnizione a labbro in EPDM o O-ring) e la sua posizione assiale rispetto alla porta
  • Il cuscinetto reggispinta viene premuto o inserito a scatto sulla punta del pistone
  • La molla di ritorno (se installata) che mantiene il cuscinetto in contatto con le dita dello spingidisco
  • Lo schema dei bulloni della flangia di montaggio che posiziona il CSC sulla campana

Nel diagramma non sono presenti forcella, perno del perno e cavo/asta. La pompa frizione nella pedaliera si collega direttamente a questa unità tramite una linea idraulica. Il cuscinetto lanciante in questo sistema vede una forza di precarico continua compresa tra 50 e 200 N (la forza di contatto della molla di ritorno o del precarico della molla a diaframma) in ogni momento, anche quando il pedale viene rilasciato, motivo per cui i cuscinetti reggispinta CSC devono essere progettati per il funzionamento continuo, non per l'uso intermittente.

Errori comuni nel diagramma CSC

L'errore più frequente nell'interpretazione di un diagramma CSC è l'errata identificazione dell'attacco di spurgo come un raccordo di lubrificazione. I due possono sembrare simili in uno schema ma servono a scopi completamente diversi. Il tentativo di ingrassare una porta di spurgo introduce lubrificante nel circuito idraulico, contaminando il liquido dei freni/frizione e distruggendo la guarnizione del pistone nel giro di poche centinaia di chilometri.

Il secondo errore comune è la lettura errata del metodo di montaggio del cuscinetto sul pistone. Alcuni cuscinetti CSC sono montati a pressione e non possono essere separati dal pistone senza distruggere il pistone; altri utilizzano un anello elastico e sono riparabili separatamente. La vista in sezione del diagramma lo rende chiaro: un giunto a pressione non mostra scanalature o clip sull'interfaccia cuscinetto-pistone, mentre un giunto con anello elastico mostra una scanalatura e la sezione trasversale della clip.

Su veicoli come il cambio DSG a doppia frizione del Gruppo Volkswagen, in realtà ce ne sono due unità CSC nella stessa campana - uno per ogni trasmissione parziale - e i loro diagrammi sono l'immagine speculare l'uno dell'altro. La confusione dei cuscinetti K1 e K2 durante il rimontaggio fa sì che la trasmissione non possa disinnestare nessuno dei due pacchi frizione.

Le prestazioni e le corse eliminano le differenze nel diagramma dei cuscinetti

I cuscinetti reggispinta ad alte prestazioni e da corsa sono progettati secondo uno standard diverso rispetto ai ricambi OEM e i loro diagrammi riflettono chiaramente queste differenze. Comprendere il diagramma aiuta a specificare il cuscinetto prestazionale corretto per un dato livello di potenza.

Design del cuscinetto a contatto angolare

I cuscinetti respinti da corsa spesso sostituiscono i cuscinetti a sfere standard a gola profonda con un design a contatto angolare, visibile nel diagramma come un set di sfere posizionato ad angolo (tipicamente da 15° a 40° ) rispetto all'asse del foro della pista. Questa geometria consente al cuscinetto di sopportare carichi assiali e radiali combinati più elevati senza aumentare le dimensioni dell'involucro. Il cuscinetto di rilascio della frizione Tilton Engineering serie 40, ad esempio, utilizza un set abbinato di cuscinetti a contatto angolare progettati per gestire carichi di rilascio fino a 4.000 N — quasi tre volte il carico tipico di un'autovettura.

Faccia di contatto autoallineante (sferica).

Nello schema di un cuscinetto reggispinta ad alte prestazioni autoallineante, la faccia di contatto mostra un profilo sferico o convesso anziché una faccia piatta. Questa geometria compensa un lieve disallineamento tra l'asse del cuscinetto di lancio e il piano delle dita della molla a diaframma, disallineamento che diventa più significativo nelle applicazioni ad alta potenza in cui la reazione della coppia del motore può spostare la trasmissione sotto carico. La faccia sferica ridistribuisce lo stress da contatto, riducendo il picco di stress da contatto hertziano che causa la brinellatura delle dita.

Altezza del cuscinetto regolabile

Alcuni cuscinetti lanciati a forcella ad alte prestazioni sono dotati di un nasello regolabile che modifica l'altezza effettiva della faccia di contatto rispetto al corpo del cuscinetto. Nello schema questo è mostrato come un collare filettato con un controdado. Ciò consente di configurare lo stesso cuscinetto per diverse altezze delle dita della piastra di pressione, utile quando si combinano piastre di pressione aftermarket con la geometria della forcella esistente. L'intervallo di regolazione dell'altezza è in genere ±5 mm .

Cuscinetti di rilascio in grafite (tipo vintage/pantofolo)

I diagrammi delle corse vintage a volte mostrano un cuscinetto di rilascio del blocco di grafite: un cuscinetto pantofola che non ruota ma scorre sulle dita della molla a diaframma utilizzando una faccia in grafite di carbonio. Non ci sono palle o gare in questo design. Il diagramma mostra un cuscinetto in PTFE pieno di grafite o riempito di carbonio in un supporto in acciaio. Questo design richiede un contatto continuo (gioco zero) e genera calore di attrito che limita l'uso ai circuiti a funzionamento prolungato piuttosto che alla guida su strada con cicli di innesto ripetuti.

Intervalli di manutenzione e quando sostituire in base al diagramma degli indicatori di usura

I cuscinetti respinti sono classificati come elementi soggetti ad usura e le linee guida OEM raccomandano universalmente di sostituire il cuscinetto ogni volta che si sostituiscono il disco della frizione e lo spingidisco, indipendentemente dalle condizioni apparenti del cuscinetto. La logica è semplice: il costo della manodopera per rimuovere nuovamente la trasmissione se il cuscinetto si guasta subito dopo la manutenzione della frizione è molte volte superiore al costo del cuscinetto stesso.

50.000–80.000 km

Per la guida urbana intensa (uso frequente della frizione, stop-and-go), questo è il primo chilometraggio al quale è consigliabile l'ispezione dei cuscinetti reggispinta. Se la trasmissione viene interrotta per un altro motivo (manutenzione del cambio, sostituzione del volano bimassa), è necessario esaminare il cuscinetto per verificare che non vi sia gioco assiale superiore a 0,3 mm e gioco radiale maggiore di 0,2 mm , misurato con il cuscinetto sul manicotto dell'albero d'entrata.

Intervallo di manutenzione della frizione (qualsiasi chilometraggio)

Qualsiasi intervento sulla frizione consiste nella sostituzione automatica del cuscinetto di espulsione. Questa è la raccomandazione standard del settore di Sachs, LuK, Valeo ed Exedy, i quali forniscono tutti cuscinetti lanciati nei loro pacchetti di kit frizione proprio per questo motivo. Il tentativo di riutilizzare un cuscinetto originale con un nuovo kit frizione invalida la garanzia del kit frizione sulla maggior parte delle marche.

Sostituzione basata sul rumore (qualsiasi chilometraggio)

Il rumore dipendente dal pedale della frizione – rumore che appare o scompare con il movimento del pedale – è una giustificazione sufficiente per la sostituzione del cuscinetto indipendentemente dal chilometraggio. Ignorare questo sintomo comporta il rischio di grippaggio completo del cuscinetto, che può bloccare la frizione in posizione disinnestata (veicolo incapace di innestare la trazione) o causare frammenti della faccia di contatto che danneggiano le dita del diaframma dello spingidisco, trasformando la sostituzione di un cuscinetto in una sostituzione completa del kit frizione.

Perdita idraulica CSC (qualsiasi chilometraggio)

Un cuscinetto di espulsione CSC che inizia a perdere fluido idraulico ha una guarnizione del pistone guasta. Poiché il cuscinetto è solidale al pistone, è necessario sostituire l'intera unità CSC. La contaminazione del fluido idraulico del disco di attrito della frizione è la conseguenza secondaria: anche una piccola quantità di fluido della frizione sulla superficie del disco riduce il coefficiente di attrito da circa 0,35 fino a meno di 0,15 , provocando lo slittamento della frizione a piena coppia.

Punti di lubrificazione nel diagramma dei cuscinetti lanciati

Ogni schema di installazione dei cuscinetti lanciati professionale contrassegna i punti di lubrificazione specifici con un simbolo di grasso. L'applicazione del lubrificante nella posizione sbagliata, o l'utilizzo del tipo sbagliato, provoca tanti problemi quanto non applicarne affatto.

A

Manicotto di fermo dell'albero di ingresso/interfaccia foro del mozzo

A leggero strato di grasso ad alto punto di fusione (grado NLGI 2, complesso di litio o base di bisolfuro di molibdeno) viene applicato all'esterno del manicotto di fermo del cuscinetto dell'albero di ingresso dove scorre il mozzo. La pellicola deve essere sottile: copertura visibile senza eccessi. Il grasso in eccesso migra sul disco della frizione, contaminando la superficie di attrito.

B

Perno sferico del perno della forcella

La presa del perno della forcella riceve una piccola quantità dello stesso grasso ad alto punto di fusione. Sui perni con perno sferico, il grasso viene applicato sulla superficie della sfera. Sui perni del tipo ad albero, le boccole su ciascuna estremità dell'albero della forcella ricevono grasso attraverso un raccordo Zerk, se presente, o durante lo smontaggio.

C

Punte delle forche nei punti di contatto dell'hub

Nel punto in cui le punte della forcella entrano in contatto con le orecchie o la scanalatura del mozzo del cuscinetto, una piccola quantità di grasso previene la corrosione da sfregamento e riduce lo stick-slip che causa le vibrazioni del pedale della frizione. Solo l'area di contatto, non l'intera punta della forcella, riceve grasso.

X

NON lubrificare: Superficie di contatto del cuscinetto

La superficie di contatto del cuscinetto di espulsione che tocca le dita della molla a diaframma deve rimanere asciutta. Il grasso su questa superficie crea un piano di scorrimento che può far sì che le dita camminino eccentricamente sulla superficie del cuscinetto, producendo vibrazioni e accelerando l'usura su entrambi i componenti. I cuscinetti moderni sono lubrificati in fabbrica internamente e sigillati — non richiedono lubrificazione aggiuntiva .

Domande frequenti sugli schemi dei cuscinetti espulsi e sulla loro sostituzione

Qual è la differenza tra un cuscinetto di espulsione e un cuscinetto di rilascio?

Sono lo stesso componente a cui fanno riferimento due nomi diversi. "Buttare fuori il cuscinetto" è il termine tradizionale nordamericano. Il "cuscinetto di rilascio" è più comune nella letteratura di servizio europea e nei cataloghi di ricambi OEM di produttori come ZF, Sachs e Valeo. Alcuni schemi di servizio utilizzano "cuscinetto di rilascio della frizione" (CRB) come designazione formale. Tutti e tre i termini descrivono lo stesso cuscinetto che disinnesta la frizione quando si preme il pedale.

Posso diagnosticare un cuscinetto reggispinta difettoso senza rimuovere la trasmissione?

Sì, con ragionevole fiducia. Un cuscinetto reggispinta difettoso produce quasi sempre un rumore specificamente legato alla posizione del pedale della frizione. Con il motore acceso, premere lentamente il pedale della frizione. Se un rumore (stridio, stridore o cinguettio) inizia non appena il pedale inizia a muoversi e poi cambia carattere o si ferma vicino al pavimento, il principale sospettato è il cuscinetto di lancio. Se il rumore è sempre presente indipendentemente dalla posizione del pedale, è più probabile che il problema riguardi la trasmissione stessa. Questo test del rumore dipendente dal pedale è direttamente correlato alla posizione del cuscinetto a riposo rispetto a quella rilasciata nel diagramma: solo il cuscinetto si muove quando il pedale si muove, quindi il rumore sulle tracce con la corsa del pedale deve provenire dal cuscinetto o dai suoi punti di contatto immediati.

In che cosa differisce il diagramma dei cuscinetti di espulsione per una frizione di tipo a trazione rispetto a una frizione di tipo a spinta?

In una frizione di tipo a spinta (il modello più comune), il cuscinetto reggispinta si trova sul lato della scatola del cambio dello spingidisco e viene spinto verso il motore per abbassare le dita della molla a diaframma. In una frizione a trazione, il meccanismo di rilascio si trova sul lato motore dello spingidisco e il cuscinetto allontana le dita dal lato del volano. La freccia della forza del diagramma e la direzione di spostamento del rilevamento sono completamente invertite tra i due modelli. Le frizioni a trazione erano storicamente comuni sulle attrezzature agricole e su alcuni camion europei (Eaton Fuller, ad esempio), ma compaiono occasionalmente su configurazioni aftermarket ad alte prestazioni perché offrono una sensazione del pedale più coerente con carichi di serraggio elevati.

Cosa significa quando il diagramma del cuscinetto reggispinta mostra una caratteristica "autocentrante"?

I cuscinetti espulsi autocentranti (chiamati anche flottanti o autoallineanti) hanno un accoppiamento tra il mozzo e il corpo esterno che consente una piccola quantità di fluttuazione radiale, in genere da 0,5 a 2,0 mm di movimento radiale - tra il mozzo che scorre sul manicotto dell'albero di ingresso e il corpo esterno che entra in contatto con la piastra di pressione. Questo galleggiante consente al cuscinetto di allinearsi con le punte delle dita della molla a diaframma dello spingidisco anche se la frizione non è perfettamente concentrica con l'albero di ingresso. Il diagramma lo mostra come uno spazio libero tra il diametro esterno del mozzo e il diametro interno del supporto esterno, spesso con una molla ondulata o una molla di centraggio che mantiene il corpo esterno centrato durante il non impegno senza impedire il movimento radiale sotto carico.

Perché il mio nuovo cuscinetto espulsore fa rumore subito dopo l'installazione?

Il nuovo rumore del cuscinetto espulso subito dopo l'installazione indica quasi sempre uno dei tre errori di installazione visibili nel diagramma: (1) Il gioco non è stato impostato correttamente e il cuscinetto entra in contatto con le dita della piastra di pressione a riposo, funzionando sotto carico continuo e generando rumore di calore. (2) La bussola del mozzo non è stata lubrificata prima dell'installazione, quindi il cuscinetto si inceppa sul fermo dell'albero di ingresso e non scorre liberamente. (3) Le punte della forcella non sono posizionate correttamente nella scanalatura del mozzo, causando l'inclinazione del cuscinetto fuori asse e il contatto inclinato con le dita della piastra di pressione. Ritornare alla dimensione del gioco e alla dimensione della profondità di innesto della forca del diagramma per verificare questi tre punti prima di presumere che il cuscinetto stesso sia difettoso.

Esiste un modo per sostituire solo il cuscinetto reggispinta senza sostituire l'intero kit frizione?

Tecnicamente sì, ma non è una pratica consigliata. La sostituzione del solo cuscinetto di espulsione richiede comunque la rimozione completa della trasmissione sulla maggior parte dei veicoli: una manodopera equivalente a un lavoro completo sulla frizione. Poiché il disco della frizione, lo spingidisco e il cuscinetto di espulsione si usurano a velocità correlate (sono tutti soggetti allo stesso numero di cicli di innesto), l'installazione di un nuovo cuscinetto contro uno spingidisco e un disco usurati significa che il nuovo cuscinetto incontrerà dita della molla a diaframma usurate che potrebbero essere irregolari in altezza (oltre la tolleranza di 0,5 mm mostrata nel blocco delle specifiche del diagramma), causando le stesse vibrazioni e modelli di usura accelerati dal primo giorno. Il costo del kit cuscinetti rispetto a un kit frizione completo è in genere meno del 15–25% del costo totale di riparazione , rendendo la sostituzione delle parti economicamente irrazionale.

I veicoli elettrici (EV) sono dotati di cuscinetti elastici?

I veicoli elettrici a batteria standard (BEV) non hanno frizioni manuali e quindi non hanno cuscinetti di espulsione. Il motore elettrico si collega alle ruote motrici tramite un riduttore a singola velocità a rapporto fisso senza meccanismo di frizione. Tuttavia, alcune applicazioni EV ad alte prestazioni e alcune configurazioni ibride utilizzano trasmissioni manuali automatizzate o trasmissioni a doppia frizione che trattengono i pacchi frizione: in questi casi vengono utilizzate unità CSC ad azionamento elettrico che contengono un cuscinetto reggispinta, sebbene sia controllato da un attuatore elettronico della frizione anziché da un circuito idraulico azionato a pedale.

Quale grasso va sul manicotto dell'albero di ingresso quando si installa un cuscinetto lanciante?

La nota di lubrificazione del diagramma dei cuscinetti lanciati specifica un grasso per alte temperature e con alto punto di fusione compatibile con l'ambiente della frizione. La maggior parte dei produttori OEM e di kit frizione (LuK, Sachs, Valeo, Exedy) includono una piccola bustina di grasso appropriato nel kit frizione. In caso di approvvigionamento separato, a Grasso al bisolfuro di molibdeno (MoS2), grado NLGI 2 , con un punto di goccia superiore a 180°C è appropriato. Il composto antigrippaggio in rame viene talvolta utilizzato dai tecnici ma non è l'ideale perché può migrare più facilmente e la sua elevata conduttività termica può accelerare il trasferimento di calore nel mozzo del cuscinetto. Non utilizzare mai grasso per cuscinetti ruota o grasso per telaio: entrambi sono troppo morbidi e si liquefanno sotto il calore della frizione, migrando sulla superficie del disco.
